Aşırı Gerilim Koruyucular ve Paratonerler Arasındaki Çalışma Prensipleri ve Uygulamalarındaki Farkların Analizi

Güç sistemlerinde ve çeşitli elektrikli ekipmanlarda aşırı gerilim ve yıldırım çarpması en yaygın ve yıkıcı güvenlik tehlikelerinden ikisidir. Bu riskleri azaltmak için aşırı gerilim koruyucuları (SPD'ler) veparatonerlergenellikle mühendislik uygulamalarına kurulur.

Her ikisi de elektriksel koruma cihazları olmasına rağmen, korunan nesneleri, çalışma prensipleri ve uygulama senaryoları açısından önemli farklılıklara sahiptirler ve basitçe birbirlerinin yerine geçemezler veya değiştirilemezler.

I. Aşırı Gerilim Koruyucusu: Dahili Sistem Aşırı Gerilimine Karşı "İlk Savunma Hattı"

Yaygın olarak aşırı gerilim koruma cihazları (SPD'ler) olarak da bilinen aşırı gerilim koruyucuları, öncelikle aşağıdaki gibi güç sistemi içinde üretilen aşırı gerilimlere karşı koruma sağlamak için kullanılır:

Çalışma aşırı gerilimi (açma, kapatma, ani yük değişimleri)

İndüklenen aşırı gerilim

Yıldırım kaynaklı dalgalanmalar (doğrudan olmayan yıldırım çarpmaları)

Çalışma Prensibi

Sistem voltajı normal aralıkta olduğunda, aşırı voltaj koruyucusu yüksek empedans durumundadır ve sistemin çalışması üzerinde neredeyse hiçbir etkisi yoktur;

Hat voltajı izin verilen değeri anında aştığında, koruyucunun içindeki doğrusal olmayan bileşenler aşırı enerjiyi hızlı bir şekilde iletir, yönlendirir, kenetler veya emer, böylece ekipmanın ucundaki voltajı güvenli bir aralıkta sınırlandırır.

Ortak işlevsel bileşenler şunları içerir:

Metal oksit varistörü (MOV)

Gaz boşaltma tüpü (GDT)

Silikon kontrollü redresör (SCR)

Tipik Kurulum Konumları

Güç dağıtım kabini gelen hat sonu

Bara sistemi

Hassas ekipmanın ön ucu (PLC, aletler, iletişim ekipmanı vb.)

Temel işlevi: aşırı gerilim genliğini azaltmak ve ekipman yalıtımını ve dahili elektronik bileşenleri korumaktır.

II. Paratoner: "Yıldırım Enerjisine Yol" Sağlıyor

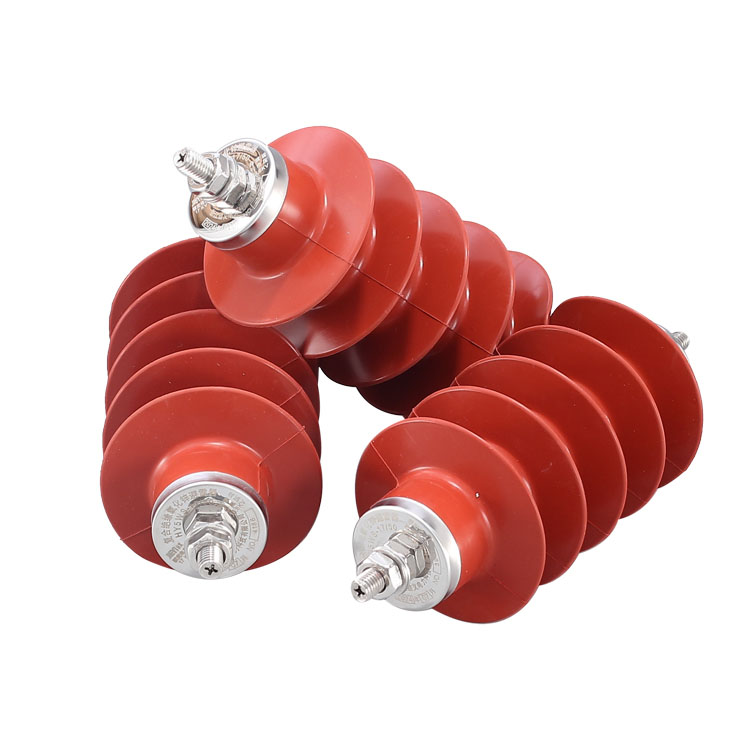

Paratonerler öncelikle doğrudan yıldırım çarpmasına ve güçlü yıldırım dalgalanmalarına karşı koruma sağlamak için kullanılır. Odak noktası "voltajın sınırlandırılması" değil, yıldırım akımının hızla boşaltılmasıdır.

Çalışma Prensibi

Yıldırım bir iletim hattına veya binaya çarptığında, paratoner çok kısa sürede düşük empedanslı bir kanal oluşturabilir, büyük yıldırım enerjisini doğrudan zemine yönlendirebilir, yıldırım akımının ekipman gövdesinden veya bina yapısından geçmesini engelleyebilir, böylece aşağıdakileri azaltır:

Ekipman dökümü

Yalıtım hasarı

Personel için elektrik çarpması riski

Yıldırım çarpması olmadığında veya normal çalışma koşullarında, paratoner temel olarak sistemin çalışmasına katılmaz.

 Yaygın Türler

Pin tipi paratonerler

Metal oksit parafudrlar (boşluksuz tip)

Tipik Uygulama Senaryoları

İletim ve dağıtım hatları

Trafo merkezleri

Yıldırımdan korunma sistemlerinin inşası

Dış mekan elektrik tesisleri

Paratonerler, hassas voltaj kontrolünden ziyade doğrudan yıldırım çarpmasına ve enerji dağıtımına karşı korumayı vurgular.

Aşırı Gerilim Koruyucular ve Paratonerler Arasındaki Karşılaştırma

IV. Mühendislik Uygulamalarında Doğru Seçim Yaklaşımı

Pratik mühendislikte, aşırı gerilim koruyucuları ve paratonerler genellikle bir/veya seçeneğinden ziyade kombinasyon halinde kullanılır:

Paratonerler: "Yıldırımı engellemek ve yönlendirmekten" sorumludur

Aşırı gerilim koruyucuları: "Artık dalgalanmaları azaltmak ve hassas ekipmanı korumaktan" sorumludur

Yıldırım çarpması ve sistem aşırı voltajı gibi ikili riskler altında, elektrik sisteminin güvenliği ve stabilitesi ancak kademeli bir koruma sistemi oluşturularak gerçek anlamda artırılabilir.
