Küresel enerji dönüşümü ve büyük ölçekli şebeke iyileştirmelerinin etkisiyle,Vakumlu Devre KesiciGüç sistemlerinde en yaygın kullanılan koruma cihazlarından biri olan (VCB) sistematik bir dönüşümden geçiyor. Bu evrim, VCB'leri orta gerilimde baskın bir konumdan yüksek gerilim uygulamalarına ve basit bir anahtarlama işlevinden akıllı şebeke düğümlerine doğru taşıyor. Endüstri, VCB'lerin çevre dostu alternatifler, dijital entegrasyon ve aşırı çevresel uyum sağlama ile karakterize edilen ikinci bir büyüme eğrisine girdiğini yaygın olarak kabul etmektedir.

I. Pazar ve Teknolojiyi Etkileyenler: VCB Yeni Bir Yineleme Döngüsüne Giriyor

Vakumlu devre kesicilerin temel avantajı, sıfır karbon emisyonu, güçlü kesme kapasitesi, uzun elektrik ömrü ve bakım gerektirmeyen çalışma sunan kesme ortamında (vakumun kendisi) yatmaktadır. Orta gerilim aralığında (12kV–40,5kV), VCB'ler uzun süredir baskın çözüm olmuştur. Bununla birlikte, daha yüksek voltaj seviyelerinde (72,5kV ve üstü), SF₆ devre kesiciler mükemmel yalıtım performansları nedeniyle lider konumlarını korudular. SF₆ son derece yüksek bir Küresel Isınma Potansiyeline (CO₂'nin yaklaşık 23.900 katı) sahip olduğundan, kullanımı giderek daha sıkı hale gelen uluslararası düzenlemeler ve karbon kısıtlamalarıyla karşı karşıyadır.

Bu arka plan, vakumlu devre kesici teknolojisinin yüksek gerilim iletim uygulamalarına genişletilmesi için net bir teknik ivme sağlar. Mevcut ana teknik geliştirme yönleri şunları içerir: tek kesintili vakum kesicilerin dayanım gerilimi kapasitesinin artırılması, 126kV ve üzeri çoklu kesinti serisi teknolojisinin uygulanması ve çevre dostu gaz yalıtımını vakum kesintisiyle birleştiren hibrit çözümler.

Farklı Kesinti Ortamlarının Çevresel Etkilerinin Karşılaştırılması

II. Yüksek Gerilim Vakum Teknolojisi: "Trend"den "Mühendislik Doğrulamasına"

Vakumlu devre kesicilerin iletim voltajı seviyelerine uygulanması, birçok önemli teknik zorluğun üstesinden gelmeyi gerektirir.

İlk olarak, vakum kesicilerin yalıtım kapasitesi. Gerilim seviyeleri arttıkça, vakum aralığının vuruş öncesi özellikleri, temas yüzeyi durumu ve elektrik alanı tekdüzeliği, yalıtım performansı üzerinde önemli ölçüde artan bir etkiye sahiptir. Yaygın teknik yaklaşımlar arasında kontak yapılarının optimize edilmesi (eksenel manyetik alan kontakları gibi), kesicinin vakum seviyesinin iyileştirilmesi ve kompozit izolasyon yapılarının kullanılması yer alır.

İkincisi, çalıştırma mekanizmasının yüksek hızlı tepkisi. Yüksek gerilim vakumlu devre kesiciler tipik olarak daha kısa toplam kesme süreleri gerektirir ve bu da çalıştırma mekanizmasının mekanik özelliklerine daha fazla talep getirir. Yay mekanizmaları, kalıcı manyetik aktüatörler ve elektromanyetik itme mekanizmalarının her birinin hızlı açılma, ilk açılma hızı ve dağılım kontrolü açısından kendi avantaj ve dezavantajları vardır.

Üçüncüsü, çok kesicili seri bağlantılarda gerilim paylaşımı. 126kV ve üzeri gerilim seviyelerinde, tek kesintili vakum kesicilerin teknik zorluğu ve maliyeti önemli ölçüde artar ve bu da çoklu kesintili seri bağlantıyı pratik bir mühendislik seçeneği haline getirir. Ancak çok kesicili seri bağlantılar, hem statik hem de dinamik gerilim dağıtım dengesizlikleri nedeniyle zorluklarla karşı karşıyadır ve derecelendirme kapasitörleri veya senkron kontrol teknolojisi gibi çözümler gerektirir.

Kamuya açık sektör bilgilerine göre, birçok yerli ve uluslararası şalt cihazı üreticisi ve araştırma kurumu 126kV seviyesinde prototip geliştirmeyi tamamlamış ve mühendislik doğrulama aşamasına girmiştir. Bu ilerleme, sektörde vakum anahtarlama teknolojisinin yüksek voltaj uygulamalarına genişletilmesine yönelik önemli bir adım olarak kabul ediliyor.

Vakumlu Devre Kesicilerin Gerilim Seviyesine Göre Teknik Özellikleri

III. Akıllı Entegrasyon: VCB, "Anahtarlama Elemanı"ndan "Algı Düğümü"ne Gelişiyor

Dağıtım otomasyonu ve akıllı işletme/bakım sistemleri çerçevesinde vakumlu devre kesiciler yeni bir rol haline geliyor. Geleneksel VCB'ler arıza izolasyonu ve hat korumasına odaklanır. Yeni nesil birincil-ikincil entegre VCB'ler, akım/gerilim algılama, güç toplama, durum izleme, iletişim ve koruma kontrol işlevlerini derinlemesine entegre eder.

Spesifik olarak endüstrideki teknik fikir birliği şunları içermektedir: vakum kesicili elektronik alet transformatörlerinin kompakt entegre tasarımı; kontrolörün kısa devre arızalarını hızlı bir şekilde tespit etme ve temizleme yeteneği (genellikle birkaç döngü içinde); hızlı otomatik tekrar kapama desteği; ve arıza kaydı ve uzaktan iletişim yetenekleri.

Ayrıca, yenilenebilir enerji şebeke entegrasyonuna yönelik talebin artmasıyla birlikte, VCB'lerin yüksek DC bileşenlerini kesmesi gerekliliği de artıyor. Güneş, rüzgar ve enerji depolama sistemi tarafındaki kısa devre akımları genellikle önemli oranda DC bileşenleri içerir ve bu da geleneksel AC sistemlerinin ötesinde teknik zorluklar doğurur.

Birincil-İkincil Entegre Akıllı VCB'lerin Fonksiyonel Modülleri

Farklı Akıllı Entegrasyon Düzeylerinin Karşılaştırılması

IV. Olağanüstü Çevresel Uyumluluk: Yüksek Giriş Koruması Dış Mekan Ürünleri İçin Anahtar Hale Geliyor

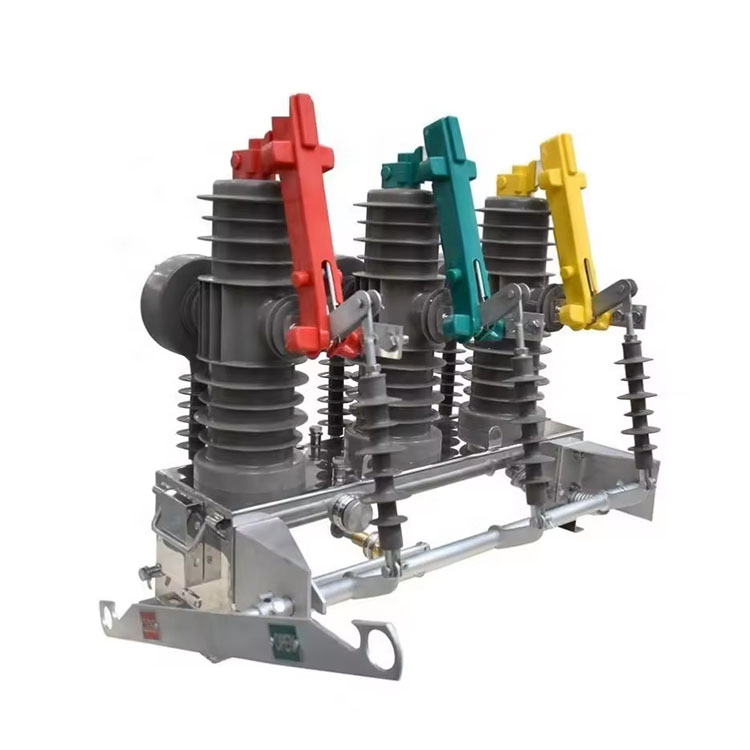

Dış mekan direğine monte vakumlu devre kesiciler karmaşık ve değişken ortamlarda çalışır. Nem, yoğuşma, tuzlu sis, aşırı sıcaklıklar ve toz, ekipman arızasının yaygın nedenleridir. Bunlar arasında izolasyonun bozulması ve yoğuşmadan kaynaklanan mekanizma korozyonu en çok öne çıkan sorunlardır.

Bu sıkıntılı noktaya değinerek genel giriş koruması (IP) derecesinin artırılması, son yıllarda dış mekan VCB'leri için önemli bir teknik yükseltme yönü haline geldi. Endüstri lideri uygulamalar, koruma derecelerini geleneksel IP54'ten IP67'ye ve hatta IP68'e yükseltti. IP67, ekipmanın hasar görmeden geçici olarak suya batırılmaya dayanabileceği anlamına gelirken, IP68, belirli koşullar altında sürekli olarak suyun altındayken çalışabilme yeteneğini ifade eder.

Yüksek IP değerlerine ulaşmaya yönelik temel teknolojiler şunları içerir: kesici ile mekanizma muhafazası arasındaki sızdırmazlık arayüzü tasarımı, çalıştırma mekanizmasının korozyona dayanıklı işlenmesi ve burç izolatörleri ile muhafaza arasındaki sızdırmazlık yapılarının optimizasyonu.

Dış Mekan VCB'lerinin Giriş Koruma Derecesine Göre Karşılaştırılması
