Shandong Hongzhitai Yeni Enerji Teknolojisi, Xintai'de Hizmete Alma Tamamlandı

1. Devreye Alma Tamamlandı

Shandong, Xintai'deki Shandong Hongzhitai New Energy Technology Co., Ltd.'deki şalt donanımı kurulumunun işletmeye alınması tamamlandı.

Devreye alma, ekipmanın tesisat olmaktan çıkıp çalışır bir sistem olmaya başladığı aşamadır. Her devre çizimine kadar takip edilir, her koruma cihazı kurulur ve kanıtlanır ve her kilitleme, sinyal ve gösterge, arkasındaki ekipman hakkında gerçeği yansıtacak şekilde doğrulanır.

Ancak tüm bunlar yapıldığında bu fotoğraflardaki oda bir dizi dolap yerine bir trafo merkezi haline geliyor.

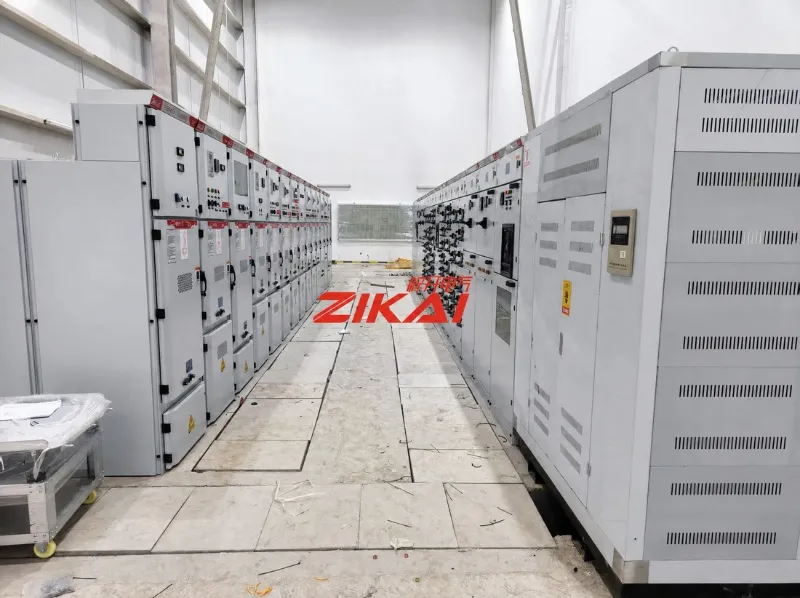

Şekil 01 KYN28A-12 panellerinin işletim koridoru boyunca birbirine bakan iki sıra halinde yerleştirildiği Xintai sahasındaki orta gerilim şalt odası.

2. Ne Kuruluydu: KYN28A-12 Metal Kaplı Hücre

Ana ekipman KYN28A-12 metal kaplı çekmeceli şalt cihazıdır: iç mekan, üç fazlı, 50 Hz, 3,6 kV'dan 12 kV'a kadar tek baralı ve tek baralı kesitli sistemler için üretilmiştir.

İşlevi, elektrik enerjisini almak ve dağıtmak ve kendisine bağlı devreleri kontrol etmek, korumak ve izlemektir; bu da onu, gelen beslemenin, giden besleyicilerin, ölçüm ve korumanın tek bir odada buluştuğu nokta haline getirir.

Düzenleme panel cephelerinde okunabilir. Hattın başında birinci bara bölümü için gelen izolasyon paneli ve ikinci için gelen panel bulunur, bunu ön tarafta 630 A değerleri işaretlenmiş devre kesici paneller takip eder.

Her panel, QR kodlu tanımlama, tek hat şemaları ve güvenlik uyarılarının yanı sıra G01, G02 ve sonrası numaralarla tanımlanır.

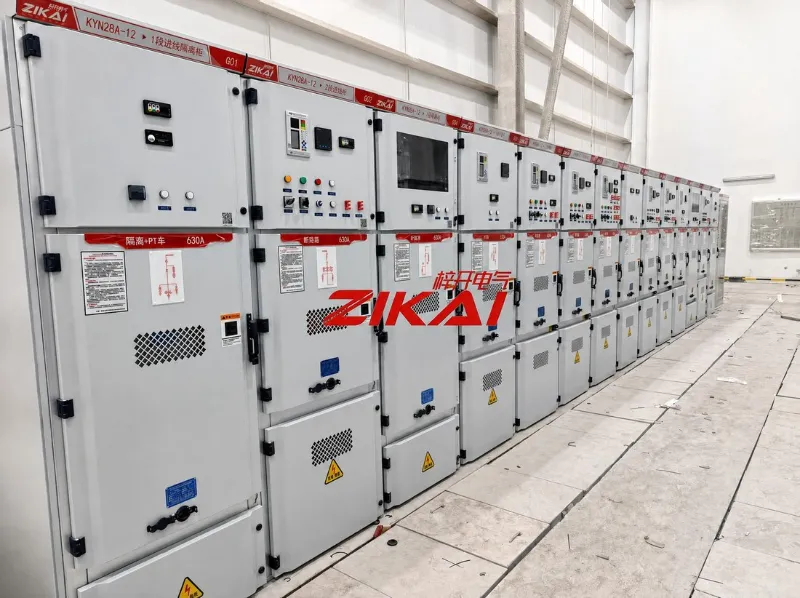

Şekil 02 KYN28A-12 panelleri. Panel numaralandırması, devre adları, 630 A değerleri, tek hat şemaları ve ön kısımlarda QR kodlu tanımlama.

3. DC Pil Ekranı

Şalt donanımının yanında DC akü ekranı bulunur. Ana besleme olmadığında korumayı, kontrolü ve göstergeyi canlı tutan yedek kaynaktır; bu da tam olarak devrelerin en önemli olduğu andır.

Ekran, şarj ve dağıtım bölümünü akü bankasıyla birleştirir, böylece tüm DC sistemi tek bir yerden incelenebilir. Fotoğraflarda pil dizisi ve aletli ön panel aynı muhafazanın içinde yer alıyor.

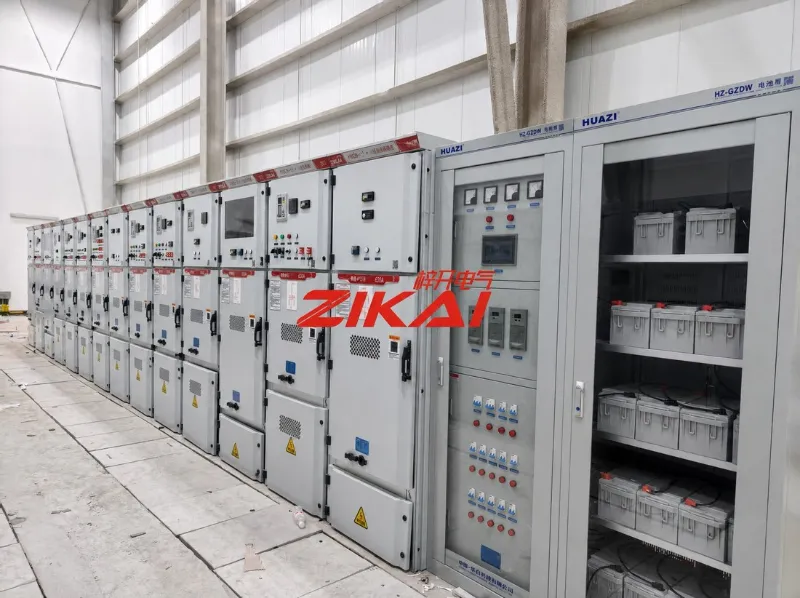

Şekil 03  Aletli ön panel ve pil ünitesinin aynı muhafaza içinde yer aldığı DC pil ekranı.

4. “Devreye Alma Tamamlandı” Ne Anlama Geliyor

Devreye alma onayı, yapılan işlerin bir listesidir. Bizimki aynen şöyle:

• Her devre panel panel izlendi ve çizimlere göre onaylandı

• Koruma ayarları tasarlandığı şekilde uygulandı ve çalıştığı kanıtlandı

• Çekilebilir kamyonlar çalışma boyunca hizalama ve değiştirilebilirlik açısından kontrol edildi

• Kilitler ve emniyet kepenkleri doğrulandı, böylece hiçbir panel sıra dışı çalıştırılamaz

• Sahadaki koşullara göre onaylanan gösterge, ölçüm ve alarm sinyalleri

• Enerji verilmeden önce izolasyon ve dielektrik testlerinden geçildi

• Etiketleme, diyagramlar ve fiziksel site üzerinde anlaşmaya varıldı

Hiçbiri fotoğrafta görünmüyor. Hepsi odanın çizimin söylediği gibi davranıp davranmayacağına karar veriyor.

5. Saha Kaydı

Aynı çalışmanın iki görünümü: şalt hattının tam uzunluğu ve sıralar arasındaki çalışma koridoru. Zemin işaretleri, erişim açıklığı ve her panelin numarasına göre konumu bu aşamada kontrol edilenlerin bir parçasıdır.

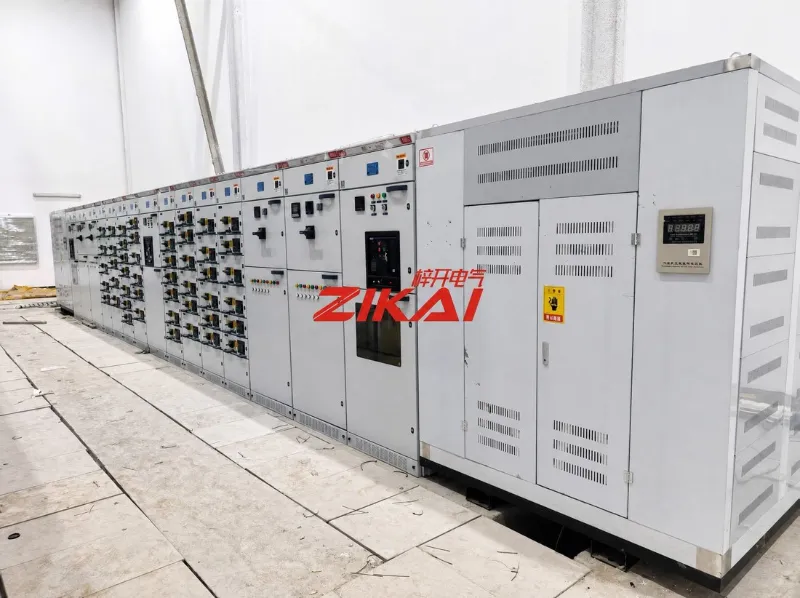

Şekil 04  Sırayla panel önleri, koruma cihazları ve gösterge panelleri ile uzunluğu boyunca görülen şalt hattı.

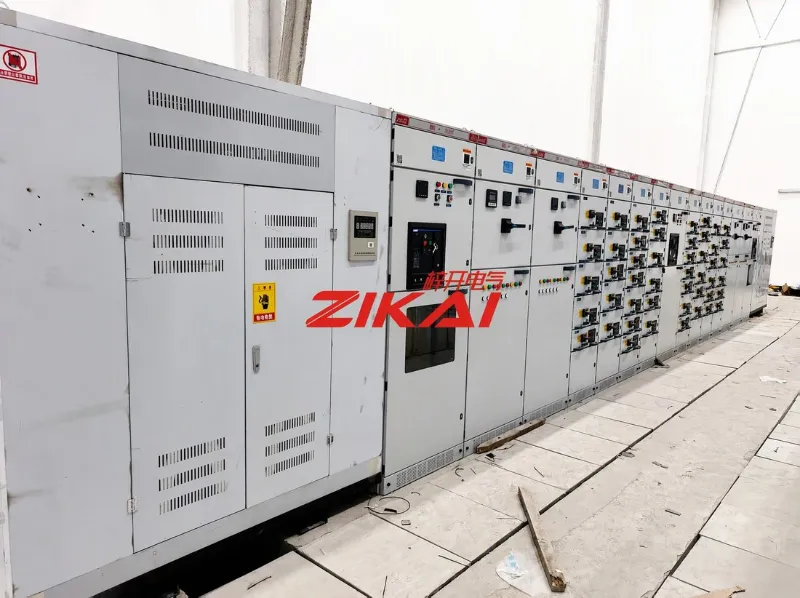

Şekil 05 Çalıştırma koridoru. Erişim mesafesinin çalışma boyunca açık tutulduğu panel ön kısımları, derecelendirmeler ve güvenlik uyarıları.

6. Zikai Elektrik Hakkında

Shanghai Zikai Electric Co., Ltd. (ZIKAI), komple güç ekipmanı paketleri üretir, yeniler ve servisini yapar: orta gerilim şalt sistemi, alçak gerilim dağıtım düzenekleri, kutu tipi trafo merkezleri, direğe monteli ve dış mekan vakum devre kesicileri, kapasitör kompanzasyon cihazları ve ilgili dağıtım ekipmanları.

Projeler ekipman tedariğinden kurulum ve devreye alma aşamasına kadar teslim edilir.

Editörün notu - yalnızca sağlanan gerçekler kullanıldı: müşteri adı, konum ve devreye alma işleminin tamamlanması. KYN28A-12 açıklaması ve 630 A derecesi sektör belgelerinden ve panellerde okunabilen işaretlerden alınmıştır; panel sayısı, proje değeri veya program belirtilmedi. Altyazılar yalnızca her fotoğrafta görünenleri açıklar.
