Dokuz Trafo Merkezi. Tek Bir Komple Değişim.

Zikai Electric, Kaşgar, Sincan'daki dokuz Amerikan tarzı trafo merkezinde kapasitör değişimini tamamladı

Kaşgar'ın rüzgarlı bölgelerinde, dokuz Amerikan tarzı trafo merkezinin kapasitör kompanzasyon üniteleri yeni değiştirildi; eski kapasitörler devre dışı bırakıldı, yeni gruplar takıldı, faz kontrolleri ve anahtarlama testleri yapıldı. Kağıt üzerinde basit bir iş gibi görünüyor. Aslında bu birimlerin önümüzdeki on yıl boyunca nasıl davranacağını belirleyen şey, fotoğrafta göremediğiniz her şeydir.

1. Bir Bakışta Proje

2. Kondansatör Değişimi Neden Bakım Gerektirir?

Alçak gerilim dağıtım sisteminde kapasitör bankası, arızalanana kadar kimsenin fark etmediği sessiz bileşendir ve ardından tüm bölüm etkilenir. Görevi reaktif güç kompanzasyonudur. Bunu doğru yaptığınızda güç faktörü sabit kalır, hat akımı düşer ve etkin transformatör kapasitesi serbest kalır. Yanlış anladığınızda kayıplar artar, voltaj dalgalanır ve güç faktörü cezaları ortaya çıkmaya başlar.

Bu nedenle kapasitör değişimi hiçbir zaman basit bir benzer takas değildir. Yıllarca hizmet veren kapasitörler kapasitansını kaybeder, şişer ve dahili olarak bozulur. Anahtarlama koordinasyonu, seri reaktör eşleştirmesi ve kabin kablolaması ve etiketlemesi ele alınmadan yeni üniteler aynı konumlara bırakılırsa bir sonraki arıza yalnızca an meselesi olur.

Kapasitör değişimi, sistemi sıfırlamak için bir şanstır; telafi yeteneğini geri yükler, güvenilirliği ve servis verilebilirliği tek geçişte tasarlanan durumuna getirir.

3. Sahada: Her Birim Açıldı ve Kontrol Edildi

Dış mekan alanına yayılmış dokuz ünite, dağınık çalışma cepheleri ve dar bir pencere anlamına gelir. Bu işin saha kaydı.

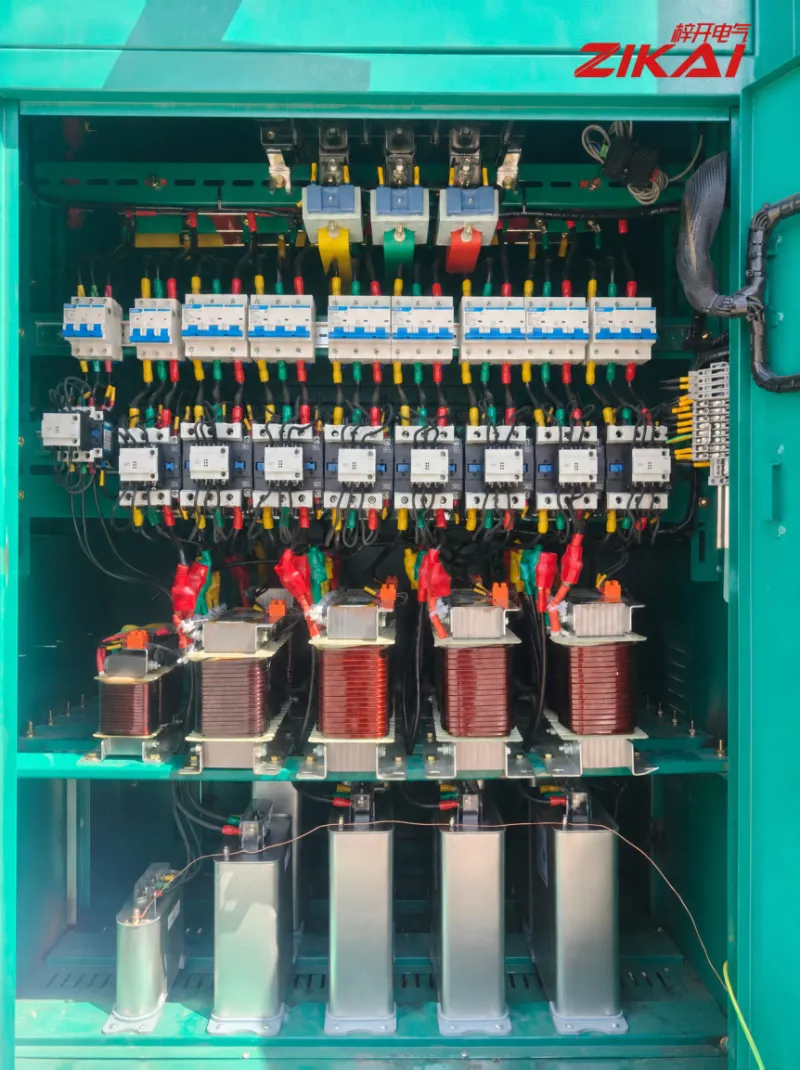

Şekil 01  Kapasitör kompanzasyon kabininin içi. Yukarıdan aşağıya: dal koruması için minyatür devre kesiciler, anahtarlama kontaktörleri, seri reaktörler ve tabandaki alçak gerilim paralel kapasitör bankası. Baralar ve giden iletkenler sarı, yeşil ve kırmızı faz kodludur; her devrede kablo numarası kılıfları ve uçlarında yalıtım çizmeleri bulunur; bu ayrıntılar, bir incelemenin veya arızanın daha sonra ne kadar hızlı izlenebileceğini doğrudan belirler.

Şekil 02  Bir trafo merkezinin alçak gerilim bölmesinin içi. Kompakt devre kesiciler, sayaçlar ve gösterge lambaları, kapasitör kompanzasyon devreleri sağda olacak şekilde birlikte gruplandırılmıştır. Bileşenlerin kapılar açıkken nasıl yerleştirildiği, bir ünitenin bakımının kolay olup olmayacağının en net göstergesidir.

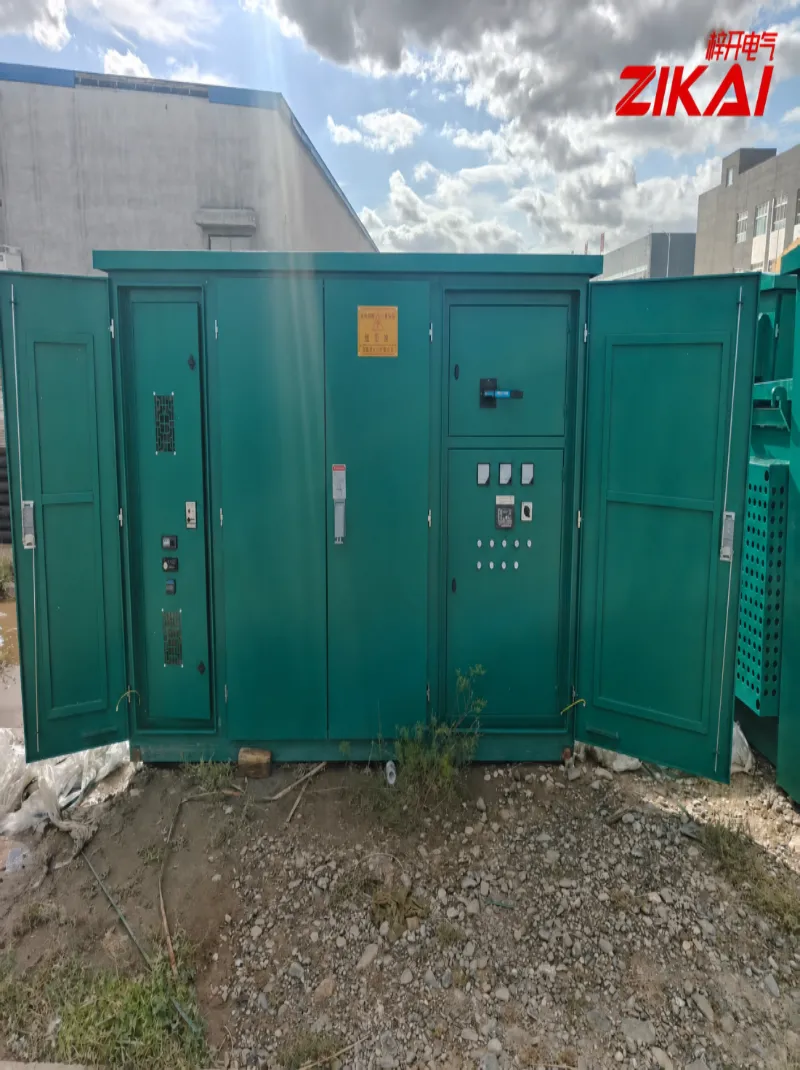

Şekil 03  Bir dış mekan trafo merkezinin alçak gerilim bölmesinin dış kısmı. Sarı "Alçak Gerilim Odası / Yalnızca Yetkili Personel" uyarı işaretleri sağlam ve okunabilir durumdadır; bu, saha güvenliği için temel bir gereksinimdir ve devir teslim denetiminde zorunlu bir öğedir.

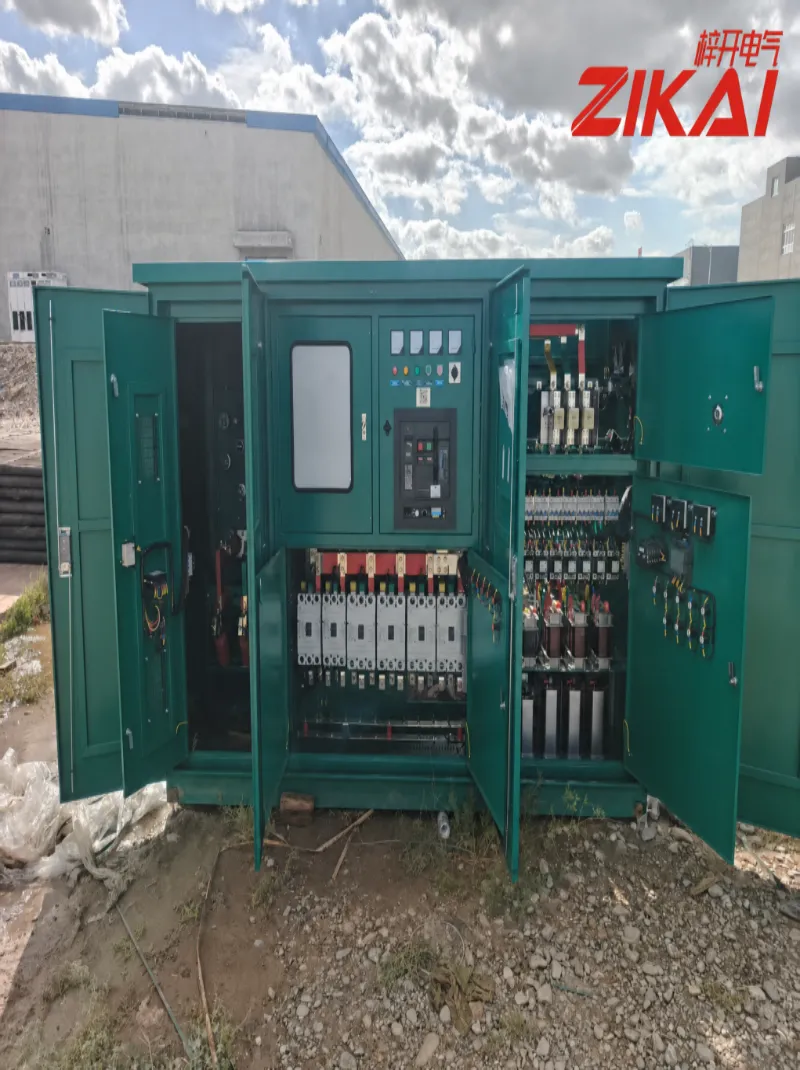

Şekil 04  Yüksek gerilim, alçak gerilim ve kapasitör kompanzasyon bölmeleri yan yana. Kapasitör kompanzasyon bölmesi bu işin odaklandığı yerdir. Muhafazalar dış tabana yerleştirildikten sonra sızdırmazlık, havalandırma ve topraklama sürekliliği de ünite bazında doğrulanmalıdır.

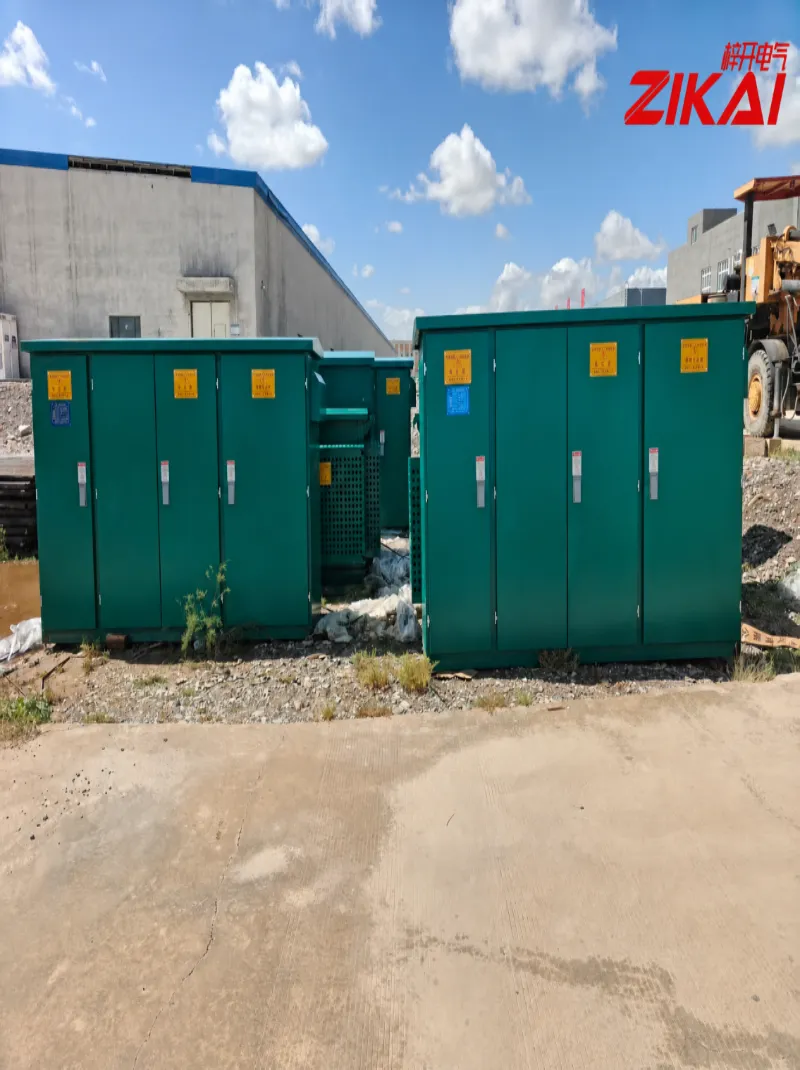

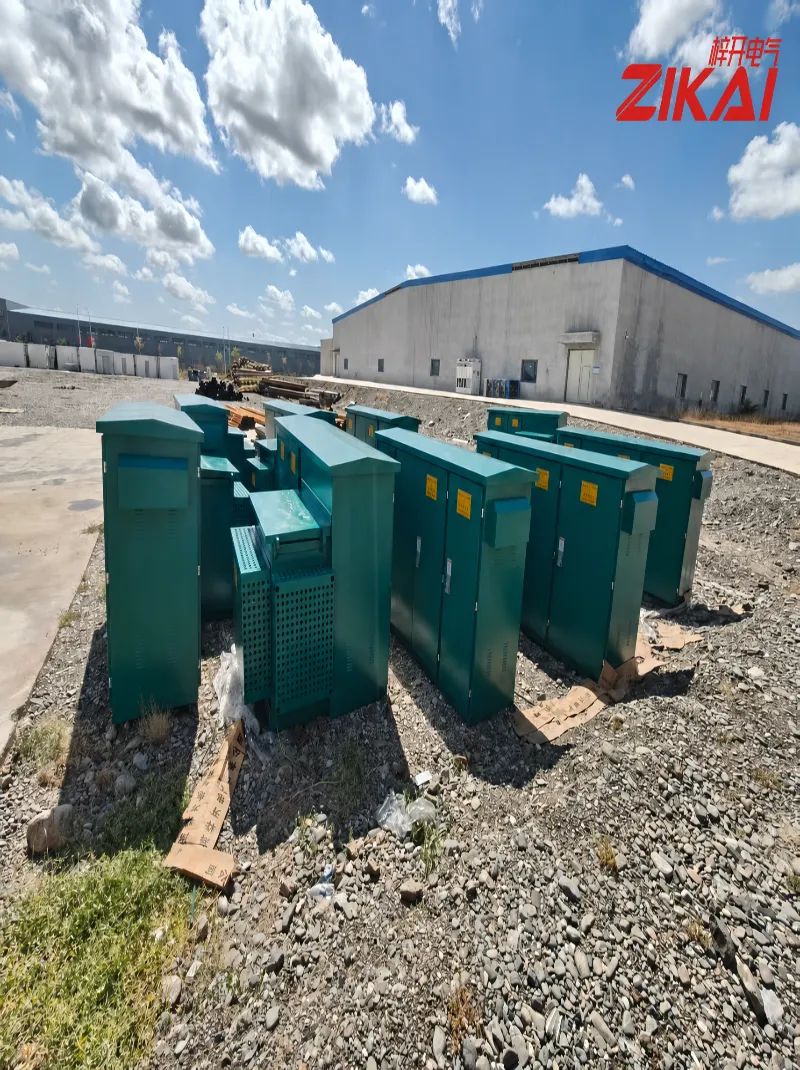

Şekil 05  Ekipmanın sahaya teslim edilmesi ve kuruluma hazırlanması. Açık havada çalışmak, hava koşulları, rüzgarın savurduğu kum ve saha koşullarıyla rekabet etmek anlamına gelir; iş dizisinin ne kadar sıkı programlandığı çoğu zaman teslimatın hızını belirler.

4. Ödün Vermediğimiz Üç Detay

1. Anahtarlama devresi kontrol edilene kadar kapasitör "içeride" değildir

Kapasitör devreleri normalde harmonik amplifikasyonu sönümleyen ve anahtarlama sırasında ani akımı sınırlayan seri reaktörlerle birlikte çalışır. Değiştirme sırasında reaktörün ve kontaktörün durumu göz ardı edilirse, yepyeni bir kapasitör bankası, tasarlandığının çok ötesinde bir ani akıma maruz kalabilir.

2. On yıl sonra bakım maliyetini dolap işçiliği belirler

Faz renk kodu, kablo numarası manşonları, terminal yalıtım kılıfları, kablo demeti demetleme, bara sabitleme ve tork; bunlar bir kabul fotoğrafında dikkat çekmeyen parçalardır ve bir teknisyenin on yıl sonra güveneceği parçalardır. Doğru şekilde yapıldığında bir arıza on dakika içinde tespit edilebilir. Dikkatsizce yapılırsa bir tam gün sürebilir.

3. Dokuz ünite, bir standart

Bileşen düzeni, faz tanımı ve etiketleme aynı sahadaki üniteden üniteye farklılık gösteriyorsa bakım tahmine dayalı hale gelir. Dokuz birimin tümüne tek bir çalışma standardı ve etiketleme kuralı uyguladık ve fotoğraf kayıtlarını sahada tuttuk, böylece ekipman teslim edildiği günden itibaren izlenebilir hale geldi.

5. Müşteri Ne Alır?

• Tazminat geri yüklendi — reaktif kompanzasyon normal seviyelere döndü, güç faktörünü ve voltaj kalitesini iyileştirdi, hat kayıplarının azaltılmasına ve transformatörler üzerindeki yükün hafifletilmesine yardımcı oldu.

• Daha güvenilir anahtarlama — kapasitörler, reaktörler ve kontaktörler arasındaki ilişki yeniden kurularak anormal anahtarlamadan kaynaklanan ikincil hasar riski azaltılır.

• Daha kolay bakım — Tutarlı faz rengi ve kablo numarası şeması, incelemeyi, arıza tespitini ve yedek parça değiştirmeyi daha hızlı hale getirir.

• Belgelenmiş bir süreç — Önemli aşamalar fotoğraflanır ve arşivlenir; gelecekteki servis veya sistem genişletme için hazır hale gelir.

6. Zikai Elektrik Hakkında

Zikai Electric (ZIKAI), trafo merkezlerinden ve kapasitör kompanzasyon cihazlarından ilgili dağıtım ve kablo bağlantı ekipmanlarına kadar komple güç ekipmanı paketleri üretmekte, yenilemekte ve servisini yapmaktadır. Çalışmamız somuttur: ekipmanı gerçek çalışma koşulları altında stabil, servis edilebilir ve sorunsuz hale getirmek.

Kaşgar bu rotanın bir durağı. Nemli kıyı alanlarından, geniş sıcaklık dalgalanmalarına sahip rüzgârlı kuzeybatı bölgelerine kadar, ekipmanlar hiçbir zaman laboratuvar koşullarında çalışmaz; işte tam da bu nedenle, her sonlandırmayı ve her etiketi doğru yapmakta ısrar ediyoruz.
